A csomag oktatási intézményekben, műhelyekben és céges fejlesztési környezetben egyaránt hasznos lehet: PLC-logikai feladatok, HMI-képernyők, kommunikációs kapcsolatok és programváltoztatások tesztelését támogatja, mielőtt a megoldást éles környezetben próbálnák ki.

Mi az a Siemens PLC és HMI oktató csomag?

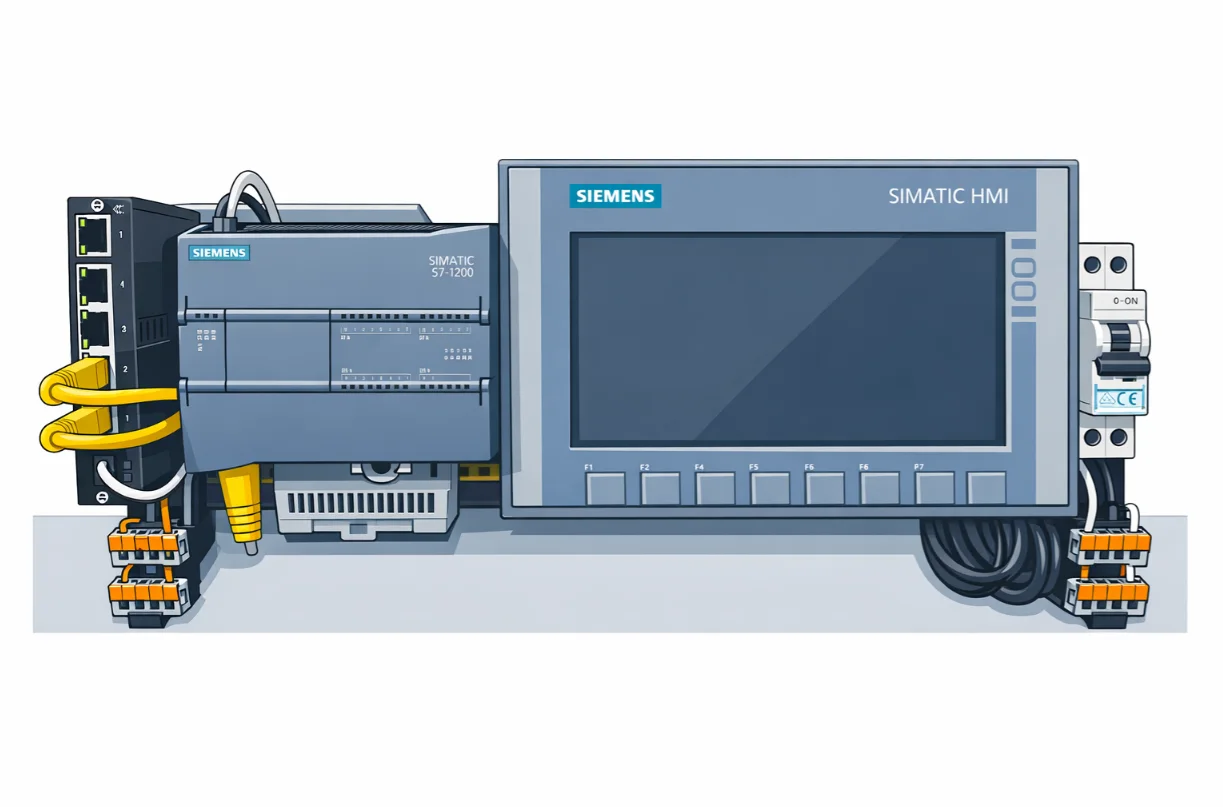

A Siemens Ethernet PLC és HMI oktató csomag egy előre összeállított gyakorlórendszer. A központi vezérlő egy Siemens S7-1200 CPU 1214C, a kezelői felület pedig egy Siemens SIMATIC KTP700 Basic HMI. Az Ethernet-hálózatot egy 5 portos switch és a szükséges kábelek szolgálják ki. A 24 V DC tápegység, a kismegszakító, a bekötési vezetékek, valamint a tartókonzol rendezett fizikai kialakítást adnak.

A kész összeállítás legfontosabb előnye, hogy a tanulás fókusza a vezérlési feladatokon lehet. Nem kell minden elemet külön összeválogatni és mechanikailag elrendezni ahhoz, hogy a PLC és a HMI együttműködésének alapjai gyakorolhatók legyenek. A programok és hálózati beállítások elkészítése természetesen továbbra is a gyakorlás része.

Mit tartalmaz a Siemens Ethernet PLC és HMI oktató csomag?

Az összeállítás tartalma:

A pontos szállítási tartalmat rendelés előtt érdemes az aktuális termékadatlapon ellenőrizni.

Siemens S7-1200 CPU 1214C: mire jó a PLC az oktatócsomagban?

A csomagban található Siemens S7-1200 CPU 1214C alkalmas arra, hogy a felhasználó áttekinthető, mégis valós PLC-s feladatokkal foglalkozzon. Ez a kivitel 14 digitális bemenetet, 10 digitális kimenetet és 2 analóg bemenetet tartalmaz. A rendszer 24 V DC tápellátással működik, és gyorsszámláló, illetve impulzuskimeneti lehetőségeket is kínál.

Műszaki jellemzők:

Ezekkel az alapvető vezérlési műveletek mellett időzítések, számlálások, analóg értékfeldolgozás és eltérő kimeneti logikák is gyakorolhatók. A valós feladatokhoz szükséges külső jelek, érzékelők vagy terhelések külön kialakítást igényelhetnek.

Siemens KTP700 Basic HMI: a vezérlés kezelői oldala

A PLC a logikai feltételeket dolgozza fel, a HMI pedig a kezelő számára teszi láthatóvá és befolyásolhatóvá a folyamatot. A KTP700 Basic segítségével például állapotképernyők, egyszerű nyomógombos parancsok, paramétermegjelenítések és visszajelzések alakíthatók ki. Ez jól szemlélteti, hogyan működik együtt a vezérlőprogram és a kezelőfelület.

A HMI jellemzői:

A képernyőprogramozás gyakorlásakor nem csupán a grafikai kialakítás fontos. Érdemes megérteni azt is, hogy egy HMI-gomb milyen PLC-változót módosít, hogyan jelenik meg a vezérlő aktuális állapota, és hogyan lehet egy kezelői parancs hatását ellenőrizni.

Hogyan működik együtt a Siemens PLC és a HMI Ethernet-hálózaton?

Az oktatócsomagban a PLC és a HMI Ethernet-hálózaton keresztül kapcsolódik egymáshoz. A 5 portos switch biztosítja az eszközök hálózati összekötésének lehetőségét. A kommunikáció gyakorlásakor a cél, hogy a résztvevő megértse az eszközök hálózati kapcsolatát és azokat a változókat, amelyeken keresztül a PLC és a kezelőpanel adatot cserél.

Például készíthető olyan gyakorlófeladat, amelyben a HMI egy indítási parancsot ad a PLC-nek, a PLC pedig a logikai feltételek alapján módosít egy kimeneti állapotot. A kezelőpanel ezután visszajelzi az aktuális állapotot. Ez oktatási példa, nem a csomaghoz mellékelt kész mintaprogram.

A hálózati kommunikáció megtanulása azért különösen fontos, mert egy valós automatizálási projektben nem elegendő külön megírni a PLC- és a HMI-programot: a címzésnek, az adatkapcsolatnak és a kezelői visszajelzéseknek is összehangoltan kell működniük.

Milyen gyakorlati feladatokra használható a csomag?

A rendszer nemcsak tanfolyami bemutatóeszközként értelmezhető. Egy vállalatnál kompakt tesztpad is lehet, amelyen a fejlesztés egyes lépései elvégezhetők az éles berendezéstől elkülönítve.

1. PLC-programozás és vezérlési logika

Egyszerű engedélyezési feltételek, indítási sorrendek, időzítések, számlálások és bemenet–kimenet kapcsolatok ellenőrzése gyakorolható. A különböző működési állapotok szemléltetése segít megérteni, hogy a PLC mikor és miért kapcsol egy kimenetet.

2. HMI-képernyők és kezelői funkciók

Az oktatócsomaggal kipróbálható egy állapotoldal, egy kezelői nyomógomb vagy egy paramétermegjelenítés. A felhasználó a HMI-képernyőn tapasztalhatja meg a PLC-program változóinak működését.

3. Ethernet- és Profinet-kommunikáció

A PLC és a kezelőpanel közötti kapcsolat kialakítása, a hálózati elérés ellenőrzése és a kommunikációs hibák logikus vizsgálata szintén része lehet a gyakorlásnak.

4. Vállalati programtesztek

Fejlesztői vagy karbantartási feladatoknál egy-egy programrészlet, kijelzőoldal vagy kommunikációs beállítás még a helyszíni telepítés előtt kipróbálható. Ez segíthet a hibák korai észlelésében. A tesztpadon sikeresen kipróbált megoldás azonban önmagában nem helyettesíti a végleges gépen szükséges beüzemelési, biztonsági és funkcionális ellenőrzéseket.

5. Iskolai és vállalati oktatás

A készre szerelt rendszer segíti, hogy a tanulók ugyanazon a fizikai összeállításon figyelhessék meg a vezérlés, a hálózat és a kezelőfelület együttműködését. Az oktató könnyebben mutathatja be az összefüggéseket, mint teljesen különálló eszközök használatával.

Miért előnyös a készre szerelt Siemens oktatócsomag?

Egy saját összeállítású PLC-gyakorlópad kialakításakor külön kell megtervezni az alkatrészek rögzítését, a tápellátást és a hálózati összeköttetéseket. A Siemens oktatócsomag ezekhez előkészített fizikai környezetet kínál. Ez gyorsabb indulást és könnyebb áttekinthetőséget jelenthet, különösen ott, ahol az oktatás vagy tesztelés a fontosabb cél, nem maga a gyakorlópad megépítése.

A csomag további előnye a kompakt méret és a rendezett kialakítás: tanteremben, irodában vagy műhelyben is elhelyezhető. Az összes fő egység együttesen látható, ezért a résztvevő a kapcsolatokat és a rendszer felépítését is könnyebben megérti.

Kinek ajánlott a Siemens PLC és HMI oktató csomag?

A rendszer különösen hasznos lehet:

A csomag hasznos gyakorlóeszköz lehet, de a Siemens fejlesztőkörnyezet használatának elsajátítása, a megfelelő szoftver és az oktatási feladatok külön előkészítést igényelhetnek. Az összeállítás leírásában önálló tanfolyam vagy szoftverlicenc nem szerepel.

Hogyan kezdj hozzá a Siemens PLC és HMI gyakorlásához?

  1. Ismerd meg a csomag elemeit: PLC, HMI, tápegység, switch, vezetékek és tartókonzol.
  2. Ellenőrizd a hálózati kapcsolatokat és a tápellátás kialakítását a megfelelő műszaki dokumentáció és biztonsági előírások szerint.
  3. Készíts egyszerű PLC-logikai feladatot, például egy feltételes kimenetvezérlést.
  4. Alakíts ki HMI-képernyőt, amely megjeleníti a kiválasztott PLC-változót.
  5. Ellenőrizd a PLC–HMI adatkapcsolat működését.
  6. Bővítsd a feladatot időzítéssel, számlálással vagy egyszerű paraméterkezeléssel.
  7. Dokumentáld a működést és a tapasztalt hibákat, hogy a későbbi fejlesztésnél is hasznosíthatók legyenek.

A fenti lépések javasolt tanulási módszert jelentenek, nem a termékkel együtt biztosított hivatalos tanmenetet.

Siemens oktatócsomag a PLCshop.hu kínálatában

Ha olyan gyakorló- vagy tesztrendszert keresel, amelyen a Siemens S7-1200 PLC és a KTP700 Basic HMI közösen használható, érdemes áttekintened a PLCshop.hu kapcsolódó oktatócsomagjait. A PLCszerviz Kft. a kész eszközök mellett egyedi igényekhez illeszkedő automatizálási rendszerek tervezésében, gyártásában és beüzemelésében is segítséget tud nyújtani.

Ajánlott következő lépés: tekintsd meg a Siemens PLC–HMI oktatócsomag termékoldalát, és ellenőrizd a pontos konfigurációt, elérhetőséget és aktuális árat. Egyedi vállalati tesztpadhoz vagy oktatási felhasználáshoz kérj műszaki egyeztetést.
