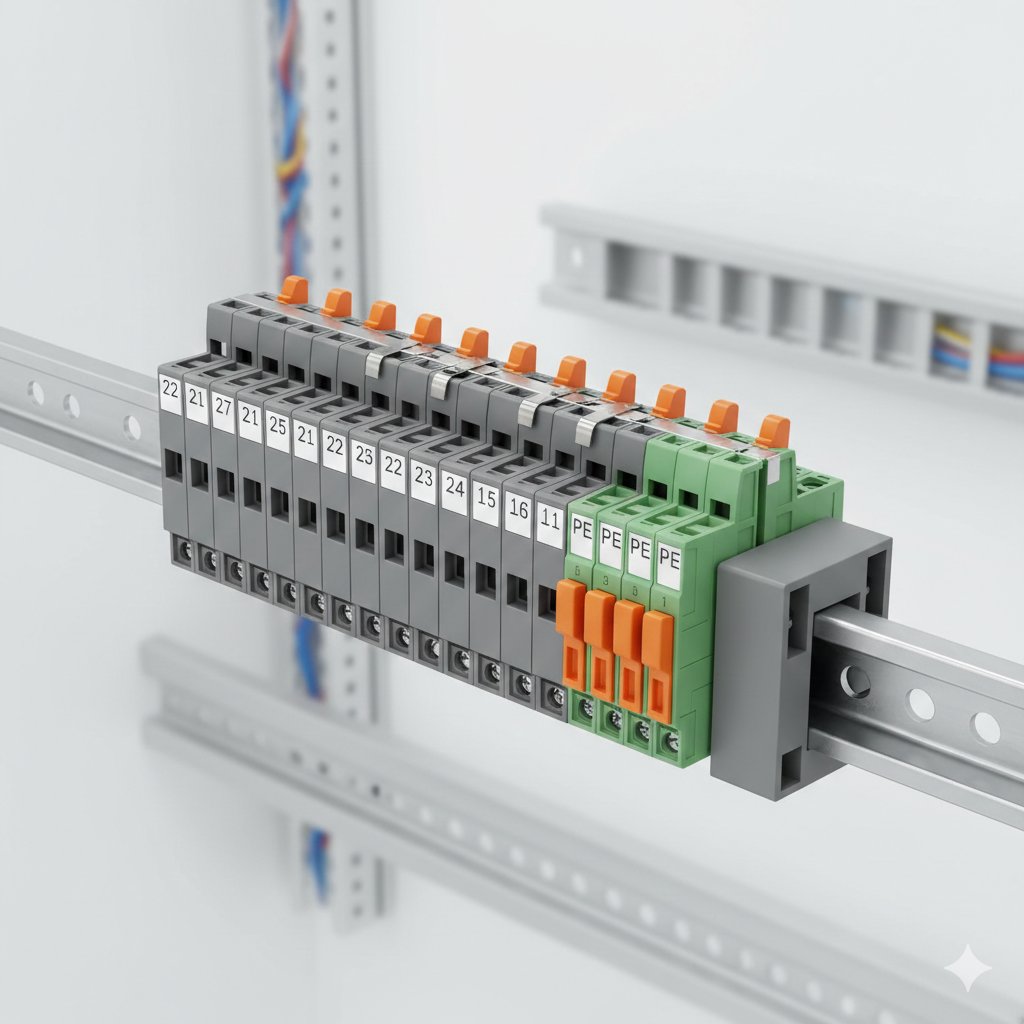

A sorkapocs a professzionális villamos kivitelezés egyik alapeleme: rendezett, biztonságos és bővíthető vezetékezés kapcsolószekrényekben, PLC vezérlésekben és ipari automatizálásban. A PLCshop.hu kínálatában push-in, átmenő, földelő és emeletes kivitelek érhetők el tartozékokkal.
Röviden: A sorkapcsok (terminálblokkok) DIN sínre szerelhető elektromos csatlakozóelemek, amelyek segítenek a vezetékek rendezett, biztonságos és bővíthető bekötésében. Kiemelten hasznosak kapcsolószekrényekben, PLC vezérlésekben és ipari automatizálásban, ahol fontos az átlátható kábelezés és a gyors hibakeresés.
Vezetékek rendezett, biztonságos és bővíthető összekötése – a moduláris DIN-sínes kialakítás az ipari kivitelezés alapja.
Vezetékek, jelek és tápok elkülönített, átlátható bekötése – logikusan követhető, mérhető kötési pontok.
Push-in technológiával csavarmeghúzás nélkül – a modern panelépítés hatékony megoldása.
Könnyű hibakeresés, bővítés, érzékelőcsere – a jól jelölt sorkapocssor hosszú távon is megtérül.
Szabványos elrendezés – bármikor bővíthető, cserélhető, átrendezhető.
Kattintsd a sínre és kész – a DIN sín az ipari szabvány.
Logikusan felépített sorok, jelölt kötési pontok, egyszerű dokumentálás.
A megfelelő vezeték közvetlenül csatlakoztatható csavarmeghúzás nélkül – gyorsabb, ismételhetőbb, rendezettebb szerelés.
Csavarmeghúzás nélkül – a push-in technológia jelentősen csökkenti a bekötési időt.
Állandó kontaktuserő, megbízható kötés – sorozatban és egyedileg is.
Sűrű kábelezésnél is hatékony, modern panelépítési munkafolyamatokhoz illeszkedik.
Stabil kontaktuserő – fontos gépeknél, ahol ventilátor, kompresszor vagy mozgás okoz rezgést.
Kompakt kivitel – a szekrény kiosztás optimalizálásához.
2,5 mm² – 10 mm² – a legtöbb ipari felhasználáshoz megfelelő választék.
Általános kötés/átvezetés – az alap építőelem
Védővezető – zöld-sárga kivitel
Több kötési pont – kis helyen
Sor lezárása, elválasztása
Potenciál közösítés – jumper
| Típus | Mire való | Mikor hasznos | Megjegyzés |
|---|---|---|---|
| Átmenő sorkapocs | Általános kötés/átvezetés | Leggyakoribb feladatok | Alap építőelem |
| Földelő (PE) | Védővezető csatlakoztatás | PE körök | Zöld-sárga kivitel |
| Emeletes | Több kötési pont kis helyen | Helyszűkés szekrények | Jó helykihasználás |
| Véglap | Sor lezárása/elválasztása | Minden sor végén | Rendszerességet ad |
| Összekötő (jumper) | Potenciál közösítés | Több pont összekötése | Gyors, rendezett közösítés |
Jól felépített sorkapocsrendszerrel gyorsabb a mérés, a hibakeresés, a bővítés és a dokumentálás. Hosszú távon az üzemeltetést is támogatja.
Push-in és rugós technológiák nagyobb panelépítési mennyiségnél kézzelfogható különbséget jelenthetnek a kivitelezési időben.
Stabil kontaktuserő nemcsak speciális környezetben fontos – gépépítésben is, ahol ventilátor, kompresszor vagy mozgató mechanika okoz rezgést.
Véglapok, összekötők, jelölők nélkül a rendszer nehezebben kezelhető. Jól megválasztott tartozékkészlet jelentősen javítja a használhatóságot.
| Szempont | Miért fontos | Példa |
|---|---|---|
| Keresztmetszet | Fizikai és villamos megfelelőség | 2,5 / 4 / 6 / 10 mm² |
| Áramterhelés | Biztonságos üzem | 24A / 32A / 41A / 57A |
| Funkció | Megfelelő kivitel | Átmenő / földelő / emeletes |
| Tartozékok | Rendszer teljessége | Véglap / összekötő / jelölő |
| Helyigény | Szekrény kiosztás | Kompakt vagy emeletes |
| Technológia | Szerelési sebesség | Push-in / csavaros |
A sorkapocs (terminálblokk) vezetékek rendezett, biztonságos és bővíthető csatlakoztatására szolgáló villamos csatlakozóelem, amelyet gyakran DIN sínre szerelnek.
Átláthatóbb vezetékezést, gyorsabb szerelést, egyszerűbb bővítést és könnyebb hibakeresést tesz lehetővé kapcsolószekrényekben és vezérlésekben.
Olyan sorkapocs-technológia, amely gyors bekötést tesz lehetővé csavarmeghúzás nélkül, a megfelelő vezeték és termékspecifikáció mellett.
Az átmenő sorkapocs általános kötési/átvezetési feladatra szolgál, a földelő sorkapocs a védővezető (PE) csatlakoztatására kialakított kivitel, jellemzően zöld-sárga színben.
A véglap a sorkapocssor lezárására/elválasztására szolgál, az összekötő (jumper) több sorkapocs gyors közösítésére használható.
Akkor, ha sok kötési pontot kell kis helyen elhelyezni, és fontos a helytakarékos, mégis rendezett kialakítás.
Küldje el a vezeték keresztmetszetét, az áramigényt és a felhasználás típusát – segítünk a megfelelő kivitel kiválasztásában.
Utolsó frissítés: 2026. február 23.
